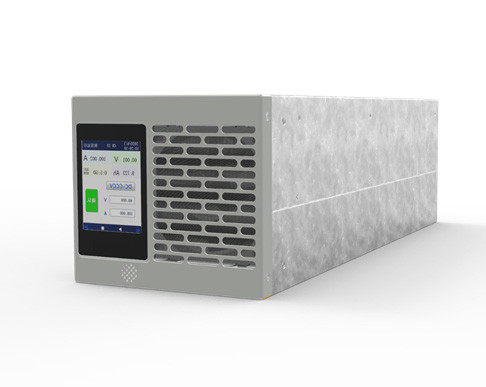

Module de convertisseur bidirectionnel AC/DC isolé à haute fréquence DPS de 6 kW
Caractéristiques
- Transfert d'énergie bidirectionnel, commutateur sans couture en quadrant transversal;
- Une large plage de tension de sortie, une grande précision, une réponse dynamique rapide;
- Isolement à haute fréquence, sécurité accrue;
- Protection de sécurité multiple, protection contre les surtensions et sous-tensions d'entrée, connexion anti-retour de sortie, protection contre les courts-circuits, protection contre les surtensions, détection anormale des conduits de vent, etc.;
- Conception modulaire, entretien facile, soutien à l'expansion parallèle de la capacité;
- température de largeur -20°C ≈ 45°C;
- équipé d'une fonction de commutation entre le réseau et le réseau;
- Conception d'interrupteur souple, faible perte, haut rendement;
- Conception DSP, réaliser un contrôle numérique complet;
- à la fois des fonctions de commande locale et de commande à distance;
- Une interface externe riche;
- Conception thermique stricte du système, faible élévation de température, longue durée de vie;
- Contrôle de fonctionnement à écran tactile, simple et intuitif.
Paramètre technique
Paramètres du côté CA
| |
Les données relatives à l'utilisation du système de mesure de l'échantillon sont fournies à l'autorité compétente de l'État membre. |
|
· Puissance d'entrée nominale
|
6 kW |
|
| câblage |
Système à trois fils monophasique |
|
| plage de tension |
220Vac ± 15% |
|
| Fréquence et gamme nominale |
45 ∼ 65 Hz ((Réseau électrique adaptatif 50/60 Hz) |
| Plage de réglage du facteur de puissance |
± 1 |
| Le THDi |
≤ 5% |
Paramètres latéraux en courant continu
| |
Les données relatives à l'utilisation du système de mesure de l'échantillon sont fournies à l'autorité compétente de l'État membre. |
|
| · Voltage nominal |
60 Vdc |
|
| · Courant nominal |
100A |
|
| Plage de tension |
2.5Vdc à 100Vdc |
|
| Plage de courant |
± 100 A |
|
| Précision de la tension |
00,1% F.S. |
| · Précision actuelle |
00,1% F.S. |
| Limitation de la tension |
- Oui, oui. |
| · Limitation du courant |
- Oui, oui. |
Caractéristiques de base
| |
Définition |
| Fonction de démarrage AC/DC |
- Oui, oui. |
| Passer l'heure vers l'avant et vers l'arrière |
≤ 10 ms |
| · Efficacité maximale |
92% |
| Je suis désolé. |
La taille de l'appareil doit être indiquée. |
| · Poids (en kg) |
7.5 kg |
Conditions environnementales
| · Plage de température de fonctionnement |
°C |
-20°C à +45°C |
|
· Plage d'humidité de travail
|
Pourcentage de RH |
Le montant de la garantie |
Humidité relative, non condensée |
| Température de stockage |
°C |
-40 ~ +55 |
|
| · Humidité de stockage |
Pourcentage de RH |
0 à + 95 |
Humidité relative, non condensée |
| · Mode de refroidissement |
- |
· Refroidissement par air forcé |
|
| · Altitude |
- Je vous en prie |
3000 |
|
| · Grade de protection |
- |
Résistance à la corrosion |
|
| · Le bruit |
dB |
< 70 |
|
La communication
| Mode de communication |
- |
· CAN, RS485, Ethernet, contact à sec |
|
| Signal de déclaration |
- |
Différents signaux de protection, de tension et de courant |
|
| Signal de réception |
- |
Le signal est allumé. |
|
|
En utilisant la dernière conception de matériel optimisé, algorithme de contrôle avancé et processus de fabrication avancé,l'alimentation bidirectionnelle isolée HF est spécialement conçue pour les équipements d'essai de batteries au lithium, alimentation analogique en courant alternatif et continu, charge électronique par rétroaction, équipement de charge et de décharge de véhicules électriques et équipement de stockage d'énergie.peut répondre à l'occasion de la transformation énergétique à double sens, et a une fonction d'isolement à haute fréquence, une sécurité accrue. En même temps, le produit est équipé d'une fonction de commutation entre le réseau et le réseau, et le temps de commutation n'est pas supérieur à 10 ms,qui peut être appliqué à plusieurs reprises.
