Module d'alimentation à convertisseur bidirectionnel en courant continu alternatif de 120 kW pour microréseaux
Détails de produit
| Lieu d'origine: | Chine |
| Nom de marque: | ANE |
| Numéro de modèle: | Les produits doivent être présentés dans un emballage de qualité supérieure. |
Conditions de paiement et d'expédition
| Quantité de commande min: | 5 |
| Prix: | Exwork: 4,000~7,000 USD |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 45 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 2000 par mois |
|
Les informations détaillées |
|||
Description de produit

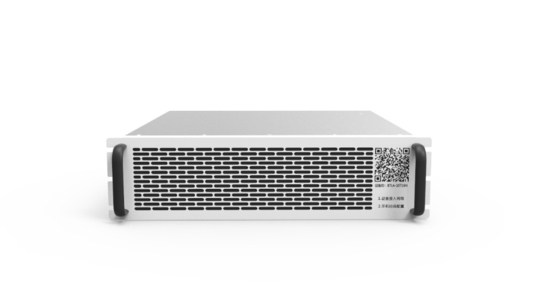

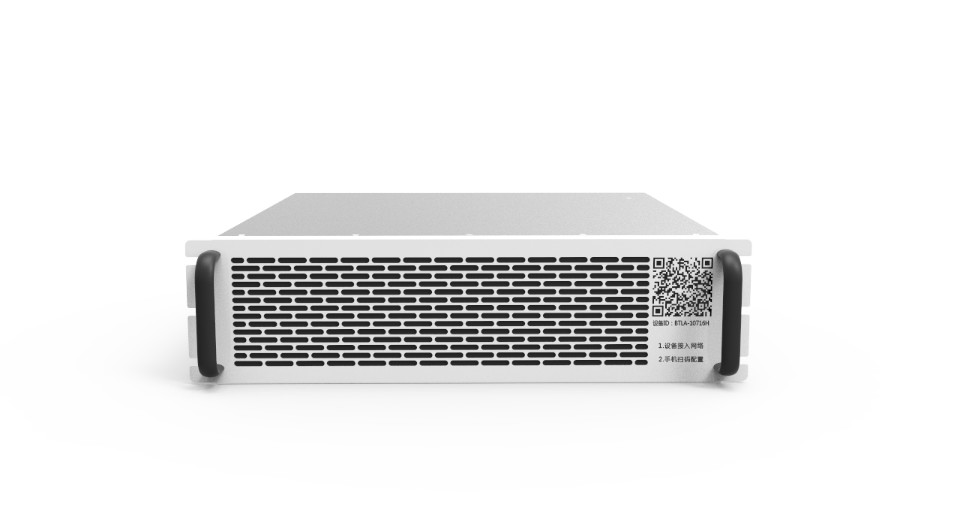

Module d'alimentation à courant alternatif / continu bidirectionnel de 120 kW pour les systèmes de micro-réseaux et de stockage d'énergie
DC 176A DC680V~DC1000V Conception modulaire 120 kW Convertisseur bidirectionnel AC / DC pour le micro réseau et le stockage d'énergie
Ce convertisseur bidirectionnel de stockage d'énergie AC/DC adopte une conception modulaire, un algorithme de contrôle avancé pour réaliser un parallèle multi-machine et dispose d'une fonction de compensation de puissance réactive.Le niveau de puissance du système parallèle couvre 120 kW ~ 1.2 MW. La série de produits possède à la fois des fonctions de surveillance locale et de planification à distance du système EMS, avec une excellente adaptabilité à la charge et à l'adaptation au réseau électrique,La conception indépendante des conduits d'air lui permet de faire face efficacement à une variété d'environnements d'application complexes, le système est plus sûr, fiable, économique, adaptable à l'environnement
Caractéristiques
Efficacité élevée
- La valeur de PF est de ±1 sur le côté AC, améliorer la capacité de charge
- Notre technologie brevetée a été adoptée pour réaliser un flux d'énergie bidirectionnel
- ¢ Une réponse dynamique élevée, temps de commutation de pleine charge aussi bas que 10 ms
- ¢ Sortie d'une large plage de tension, haute précision, réponse dynamique rapide
Sécurité
- ¢ large plage de température de travail: - 20 °C ~ + 45 °C
- La technologie parallèle échelonnée réduit le courant ondulatoire
- Protection de sécurité multiple, protection contre les surtensions et sous-tensions d'entrée, connexion anti-retour de sortie, protection contre les courts-circuits, protection contre les surtensions, détection des anomalies du ventilateur, etc.
- Technologie de commande intelligente de ventilateur multidimensionnelle, réduisant la consommation d'énergie et le bruit
- ¢ la conception et la réalisation de la totalité du contrôle numérique par le DSP
- ¢ Faible perte en veille
- L'interface externe est riche, coopérant avec l'accès au transformateur d'isolement
Il est pratique
- ¢Conception modulaire, facile à entretenir et compatible avec l'expansion parallèle
- Densité de puissance élevée, petit volume, poids léger
- ¢ Avec fonction de commutateur d'allumage/d'arrêt
Paramètre technique
Module bidirectionnel de conversion CA/CC de 120 kW
| Modèle | Les produits doivent être présentés dans un emballage de qualité supérieure. |
| Paramètres du côté CA du réseau | |
| Système de câblage | Système de câbles à trois phases |
| Voltage nominal | Pour les appareils à commande numérique |
| Puissance nominale | 120 kW |
| Plage de tension | Pour les véhicules à moteur électrique |
| Plage de courant | 183A |
| Fréquence nominale | 50 Hz/60 Hz |
| Plage de fréquences | 50/60 Hz±5 Hz |
| Plage de réglage du facteur de puissance | ± 1 |
| Contenu harmonique de THDi | Jusqu'à 3% |
| Paramètres du côté CA hors réseau | |
| Voltage nominal | 380Vac |
| Plage de tension | 380Vac ± 15% |
| Précision de la tension | Jusqu'à 1% |
| Fréquence de sortie | 50/60 Hz±5 Hz |
| Le THDu | Une charge de ligne ≤ 2% |
| Paramètres latéraux en courant continu | |
| plage de tension | Pour les appareils de traitement des gaz, la valeur de l'échantillon doit être supérieure ou égale à: |
| Plage de courant | ±176A |
| Erreur de tension | Jusqu'à 1% |
| Précision de tension stabilisée | Jusqu'à 1% |
| Erreur actuelle | Jusqu'à 1% |
| Précision du courant stabilisé | Jusqu'à 1% |
| Caractéristiques de base | |
| Commutateur hors réseau/connecté au réseau | Intégré |
| Capacité de démarrage par courant alternatif et continu | Le soutien |
| Temps de commutation avant et arrière | Le temps d'exécution |
| Efficacité maximale | 980,6% |
| Capacité de surcharge | 1.1 fois ≥ 10min, 1,2 fois ≥ 1min |
| Temps de commutation hors réseau/connecté au réseau | Le temps d'exécution |
| Température de fonctionnement | -20°C+45°C (au-dessus de +45°C) |
| Humidité de travail | ≤ 95%RH, pas de condensation |
| température de stockage | -40°C+55°C |
| Humidité de stockage | 0 à 95% de RH |
| Méthode de refroidissement | Refroidissement par air forcé intelligent |
| Hauteur | 3 000 mètres |
| La communication | RS485, CAN, Ethernet, contact à sec |
| Protection des îles | Le soutien |
| Caractéristique de protection | Protection de sécurité multiple, protection contre les surtensions et sous-tensions CA et CC, protection contre les surtensions, protection contre les courts-circuits, protection contre les courts-circuits, protection contre les courts-circuits en courant continu, protection contre les séquences de phase CA,protection contre les surchauffeurs, détection d'anomalies du ventilateur, etc. |
| Niveau de protection | Résistance à la corrosion |
| Le bruit | Le niveau d'humidité de l'eau |
| Le poids | 40 kg ou plus |
| Taille (H*W*D) 129*443*500 mm | |
Toutes les performances et paramètres doivent être confirmés par notre service technique.
