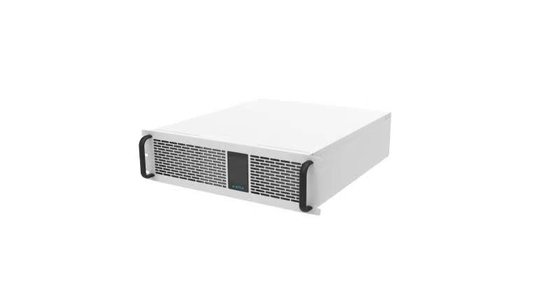

Module de convertisseur bidirectionnel AC-DC isolé à haute fréquence 10Vdc-450Vdc pour équipement de test de batterie
10Vdc-450Vdc 18KW Convertisseur AC à DC 180A Pour équipement de test de batterie
Ce convertisseur possède un fonctionnement intelligent vers l'avant et vers l'arrière, des fonctions de commutation transparentes, peut répondre à l'occasion de la transformation d'énergie bidirectionnelle, et a une fonction d'isolement à haute fréquence,une sécurité accrueDans le même temps, le produit est équipé d'une fonction de commutation sur/hors réseau, et le temps de commutation n'est pas supérieur à 10 ms, ce qui peut être appliqué à plusieurs reprises.Utilisation de la dernière conception de matériel optimisé, un algorithme de contrôle avancé et un processus de fabrication avancé, l'alimentation bidirectionnelle isolée HF est spécialement développée pour les équipements de test de batteries au lithium, l'alimentation analogique en courant alternatif et en courant continu,charge électronique de rétroaction, équipement de charge et de décharge de véhicules électriques et équipement de stockage d'énergie.
Caractéristiques
- Transfert d'énergie bidirectionnel, commutateur sans couture en quadrant transversal;
- Une large plage de tension de sortie, une grande précision, une réponse dynamique rapide;
- Isolement à haute fréquence, sécurité accrue;
- Protection de sécurité multiple, protection contre les surtensions et sous-tensions d'entrée, connexion anti-retour de sortie, protection contre les courts-circuits, protection contre les surtensions, détection anormale des conduits de vent, etc.;
- Conception modulaire, entretien facile, soutien à l'expansion parallèle de la capacité;
- température de largeur -20°C ≈ 45°C;
- équipé d'une fonction de commutation entre le réseau et le réseau;
- Conception d'interrupteur souple, faible perte, haut rendement;
- Conception DSP, réaliser un contrôle numérique complet;
- à la fois des fonctions de commande locale et de commande à distance;
- Une interface externe riche;
- Conception thermique stricte du système, faible élévation de température, longue durée de vie;
- Contrôle de fonctionnement à écran tactile, simple et intuitif.
Paramètre technique
Paramètres du côté CA
| |
|
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. |
- Puissance d'entrée nominale
|
|
18 kW |
| câblage |
|
Système à cinq fils en trois phases |
| plage de tension |
|
380Vac ± 15% |
| Fréquence et gamme nominale |
45 ∼ 65 Hz ((Réseau électrique adaptatif 50/60 Hz) |
| Plage de réglage du facteur de puissance |
± 1 |
| Le THDi |
≤ 5% |
Paramètres latéraux en courant continu
| |
|
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. |
|
|
|
100 Vdc |
|
|
|
180A |
| Plage de tension |
|
Le système de freinage doit être équipé d'un dispositif de freinage. |
| Plage de courant |
|
± 180A |
| Précision de la tension |
00,1% F.S. |
|
|
00,1% F.S. |
| Limitation de la tension |
- Oui, oui. |
|
|
- Oui, oui. |
Caractéristiques de base
| |
Définition |
| Fonction de démarrage AC/DC |
- Oui, oui. |
| Passer l'heure vers l'avant et vers l'arrière |
≤ 10 ms |
|
|
92% |
| Je suis désolé. |
131*465*510 mm |
|
|
26 kg |
Conditions environnementales
- Plage de température de fonctionnement
|
°C |
-20°C à +45°C |
|
- Plage d'humidité de travail
|
Pourcentage de RH |
Le montant de la garantie |
Humidité relative, non condensée |
| Température de stockage |
°C |
-40 ~ +55 |
|
|
|
Pourcentage de RH |
0 à + 95 |
Humidité relative, non condensée |
|
|
- |
- Refroidissement à l'air forcé
|
|
|
|
- Je vous en prie |
3000 |
|
|
|
- |
Résistance à la corrosion |
|
|
|
dB |
< 70 |
|
La communication
| Mode de communication |
- |
- CAN, RS485, Ethernet, contact à sec
|
|
| Signal de déclaration |
- |
Différents signaux de protection, de tension et de courant |
|
| Signal de réception |
- |
Le signal est allumé. |
|
|
