Convertisseur bidirectionnel à courant continu alternatif 380 V 50 kW Puissance nominale pour le système de micro-réseau

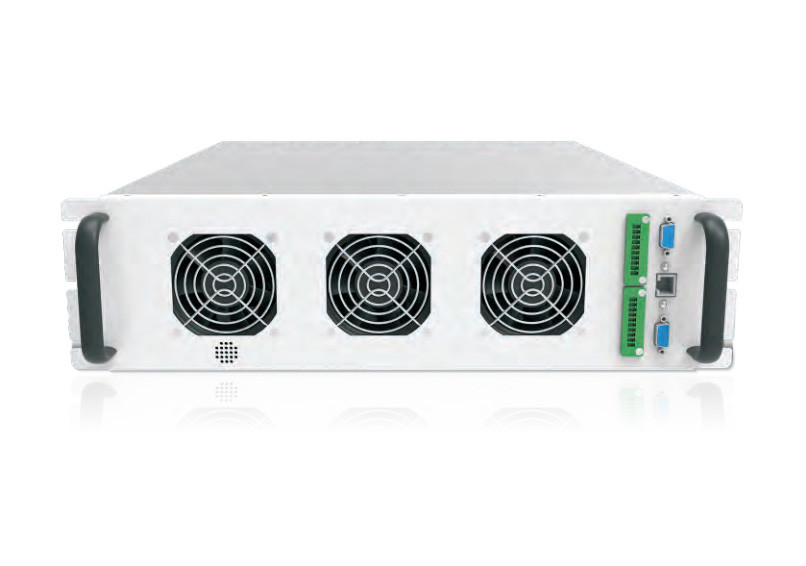

Module de convertisseur bidirectionnel de courant continu alternatif de 50 kW pour système de micro-réseau / système de stockage d'énergie

Le module convertisseur de stockage d'énergie ANE de 50 kW est de conception modulaire, avec des modes hors réseau, connecté au réseau et redresseur, et peut être commuté intelligemment entre les trois modes,et a une compensation de puissance réactive et une compensation harmoniqueL'algorithme de commande avancé est utilisé pour réaliser la connexion parallèle de plusieurs machines, et le niveau de puissance du système parallèle couvre 50 kW-1000 kW.Le module adopte la nouvelle génération de contrôle numérique DSP, avec une excellente adaptabilité à la charge et à l'adaptation au réseau électrique.améliorer la sécurité de l'exploitation du système, plus fiable et économique, et une plus grande adaptabilité environnementale.

Caractéristiques

• fonctionnement intelligent connecté au réseau avec une faible teneur en harmoniques;
• Avec des fonctions intelligentes de compensation de la puissance réactive et de compensation harmonique, améliorer efficacement la qualité du réseau électrique;
• avec protection contre les isolants et conduite à basse tension (réglable);
• fonctionnement intelligent vers l'avant et vers l'arrière pour améliorer la fiabilité du système;
• La conception intelligente du DSP permet de contrôler entièrement numériquement le module de conversion de stockage d'énergie et détermine la fiabilité élevée de la commande;
• Protection de sécurité multiple, surtension CA et CC, protection contre la sous-tension, protection contre le court-circuit, protection contre la température élevée, détection des anomalies du ventilateur;
• Efficacité jusqu'à 98,3%, réduisant considérablement les pertes de la machine, économie d'énergie et protection de l'environnement, fiable et durable;
• La technologie de correction avancée du facteur de puissance active est utilisée pour réduire les interférences harmoniques dans le réseau électrique, ce qui est supérieur aux normes d'application industrielle;
• Avec une capacité de charge à demi-onde, trois phases avec une charge déséquilibrée à 100%, bonne adaptabilité à la charge;
• La communication externe du module comprend des contacts CAN, 485 et secs, qui permettent une connexion transparente avec les systèmes externes;
• Le module possède plusieurs interfaces d'échantillonnage externes, qui peuvent être coordonnées avec le système du client ou à l'aide du module de commutation hors réseau/sur réseau en option pour réaliser l'échantillonnage hors réseau.fonction de commutation connectée au réseau;
• Le mode de commande du moteur synchrone virtuel peut être mis en œuvre par réglage.

Paramètre technique
