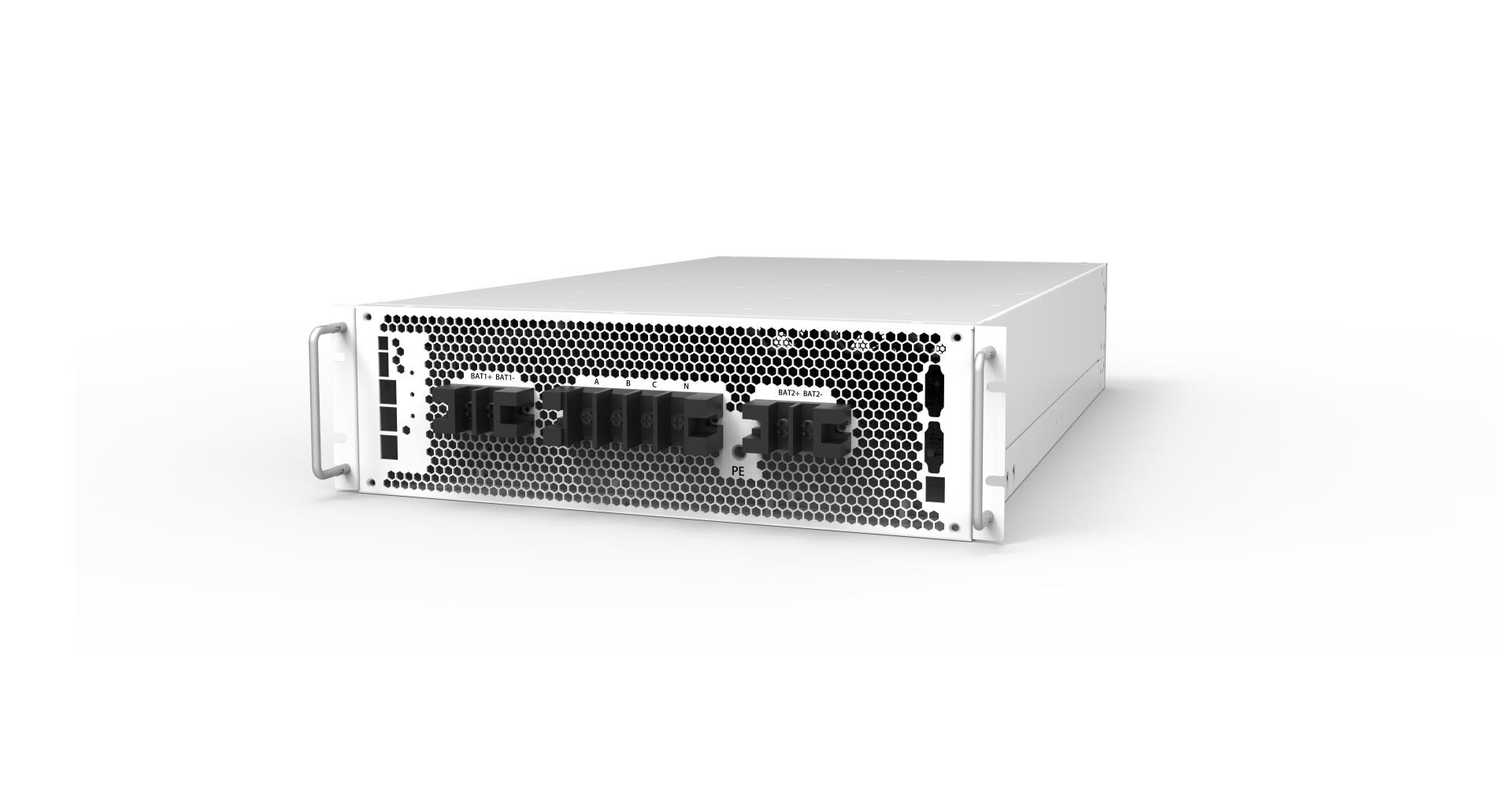

Réseau bidirectionnel connecté Convertisseur CA/DC 70kW 68dB Faible bruit

Convertisseur bi-directionnel CADC de 70 kW Type connecté au réseau pour système de stockage d'énergie micro-réseau

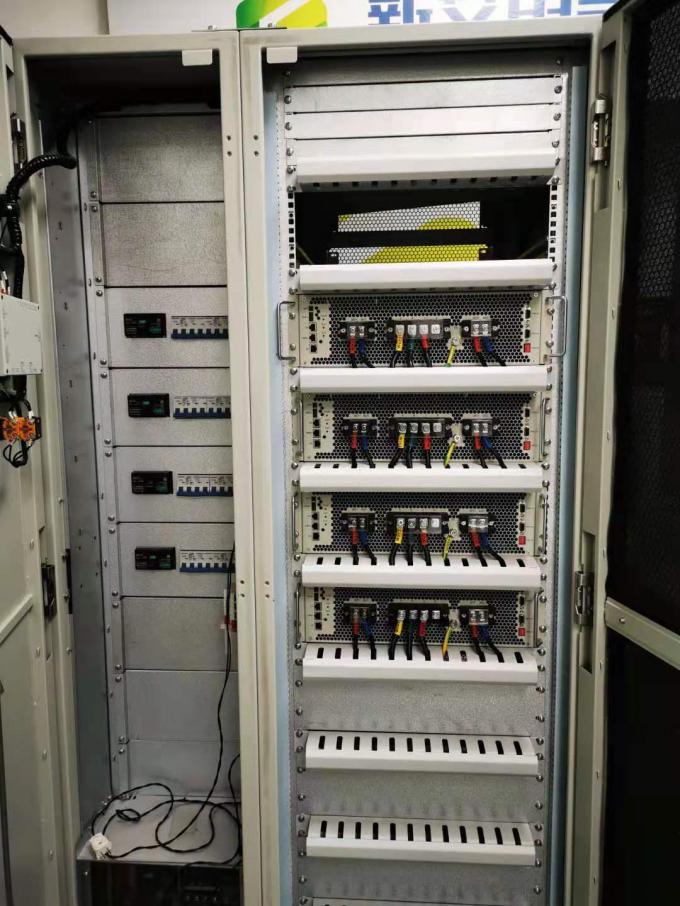

Les convertisseurs de stockage d'énergie de la série ANE peuvent facilement réaliser un réseau parallèle multi-équipement pour former un système de stockage d'énergie de petite et moyenne taille,qui présente les caractéristiques d'une disposition souple, une installation et une maintenance pratiques, et est particulièrement adapté aux scénarios d'application de stockage d'énergie distribué et aux applications générales pour les clients industriels et commerciaux.Avec système de surveillance, l'écran tactile peut être externe, et il sera pratique de construire un petit système de stockage d'énergie.

Caractéristiques

• Conception de la tension en courant continu: 600V à 900V
• Adapté à une variété de tensions de réseau: AC380V/400V/415V.
• Conception à trois niveaux, harmoniques basses.
• Petit volume, moins d'espace occupé et installation pratique.
• "Technologie" dédiée à la "technique" de "conversion" de la charge/décharge.

Paramètres techniques:

Classe de modèle MASI-70KR1

Paramètres du côté CC

Plage de tension DC600V DC900V Canal de courant continu n° 1 Courant nominal 110A Gestion de la charge Chargement en 3 étapes

Paramètres du côté AC sur le réseau

Grid Type 3P+PE Rated Power 70kW Rated Voltage 380V Rated Current 106A Voltage Range -15%～+15% Rated Frequency 50Hz/60Hz 4 / 4 Frequency Range ±3Hz Power Ratio -1~+1 Output harmonic wave ≤3% ENVIREMENT Temperature -25℃～55℃(Over 45℃ derating ) Relatively humidity 0％RH～95％RH,Action de travail sans condensation À 45 °C, à 2000 m (sans dégradation), à 2000 m ~ 4000 m dégradation Bruit < 65 dB Interface de communication RS485,CAN,LAN Type d'installation Montage sur rack Efficacité maximale 98.5% EMC Classe A Type isolé Grades de protection non isolants IP20 Refroidissement type Refroidissement par air, régulation intelligente de la vitesse du ventilateur Taille 435*135*700mm ((W*H*D) Poids 35kg

Environnement

Température de fonctionnement-25°C55°C ((≥45°Réduction de la puissance de sortie)

Température de stockage -40°C ≈ 70°C (pas de batterie) Humidité relative 0%RH ≈ 95%RH, pas de condensation

Altitude de travail 45°C, 2000m (pas d'influence), 2000m

Bruit < 68 dB

Communication et gestion

Interface de communication RS485, CAN,LAN,REPO

Protocole de communication CAN, ModBusTCP et ModBusRTU

Installation: accroché au mur Efficacité maximale: 98,2% CEM: certification de classe A: G99/CE/CQC

Isolement: non-isolement: IP20I,P32

Refroidissement:refroidissement par air forcé avec module ventilateur remplaçable

Taille ((W*H*D) ((mm) 435*135*630460*190*750 Poids ((kg): 35

Toutes les performances et paramètres seront soumis à la dernière confirmation de notre département technique

.
