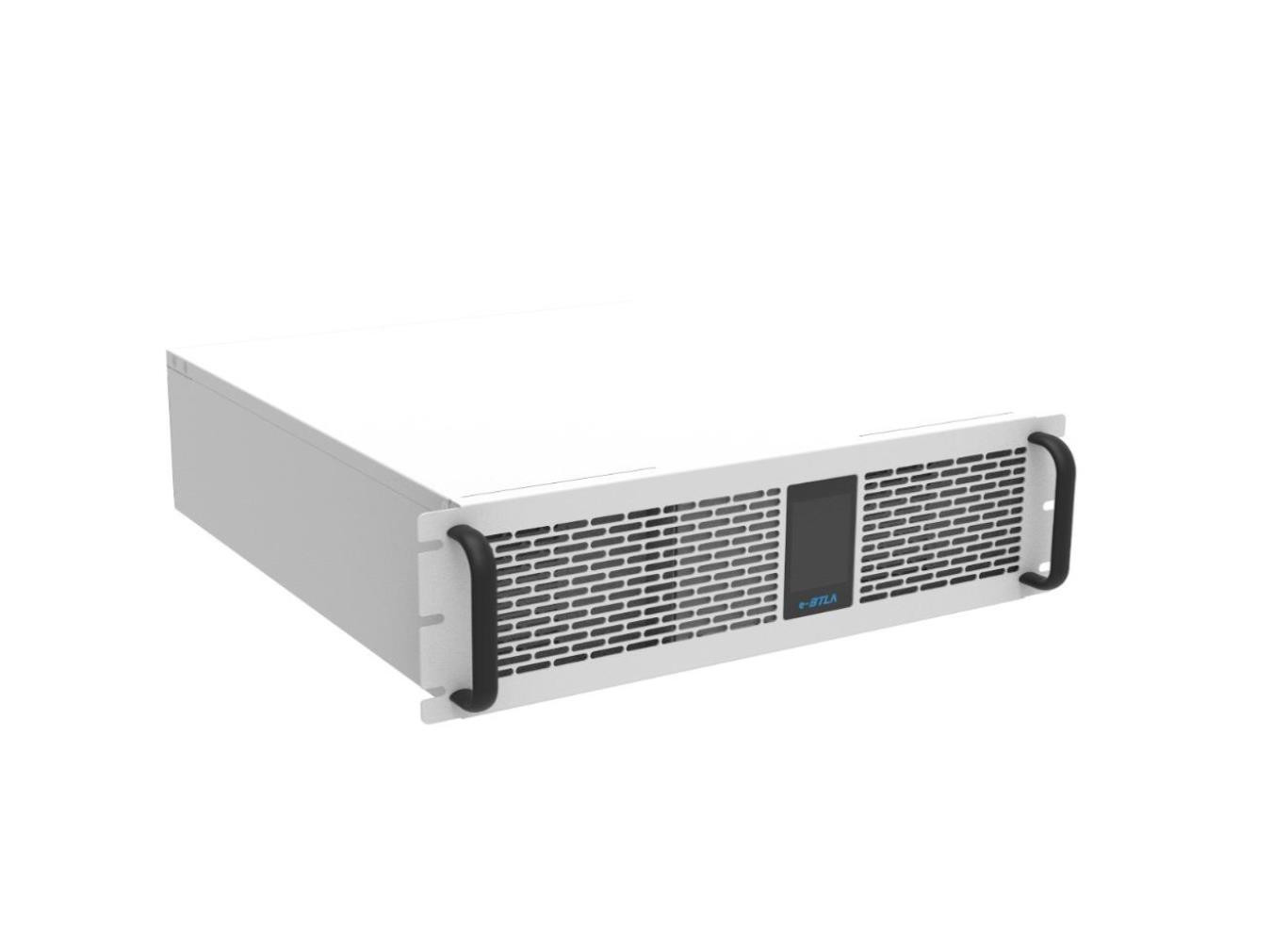

Module d'alimentation bidirectionnelle à haute fréquence isolé CA/CC de 12 kW
Introduction du produit
12 kW 200A 2.5Vdc-100Vdc Module électrique bidirectionnel AC/DC isolé à haute fréquence
équipement d'alimentation bidirectionnelle de la série BTLA-MTS, est destiné à trois systèmes électriques (batterie, moteur, commande électronique) et véhicule à pile à combustible,développement d'équipements professionnels pour les essais en pile et en courant alternatif à haute puissanceLa conception entièrement numérique assure la précision et l'efficacité de la commande et présente les caractéristiques d'une sortie stable et d'une réponse rapide.Il est utilisé dans les tests de charge et de décharge de différents types de batteries (batteries au lithium)., batterie électrique, batterie de stockage d'énergie), R&D et production de véhicules électriques tels que le propulseur électrique, le courant alternatif, le courant continu embarqué, ainsi que R&D et production de pile de recharge AC/DC, etc.
Caractéristiques
- Transfert d'énergie bidirectionnel, commutateur sans couture en quadrant transversal;
- Une large plage de tension de sortie, une grande précision, une réponse dynamique rapide;
- Isolement à haute fréquence, sécurité accrue;
- Protection de sécurité multiple, protection contre les surtensions et sous-tensions d'entrée, connexion anti-retour de sortie, protection contre les courts-circuits, protection contre les surtensions, détection anormale des conduits de vent, etc.;
- Conception modulaire, entretien facile, soutien à l'expansion parallèle de la capacité;
- Une large plage de températures de fonctionnement: -20 °C à 45 °C;
- équipé d'une fonction de commutation entre le réseau et le réseau;
- Conception d'interrupteur souple, faible perte, haut rendement;
- Conception DSP, réaliser un contrôle numérique complet;
- à la fois des fonctions de commande locale et de commande à distance;
- Une interface externe riche;
- Conception thermique stricte du système, faible élévation de température, longue durée de vie;
- Contrôle de fonctionnement à écran tactile, simple et intuitif.
Paramètre technique
Paramètres du côté CA
Paramètres latéraux en courant continu
| |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
|
|
|
60 Vdc |
|
|
|
200A |
|
| Plage de tension |
2.5Vdc à 100Vdc |
|
| Plage de courant |
± 200 A |
|
| Précision de la tension |
00,1% F.S. |
|
|
00,1% F.S. |
| Limitation de la tension |
- Oui, oui. |
|
|
- Oui, oui. |
Caractéristiques de base
| |
Définition |
| Fonction de démarrage AC/DC |
- Oui, oui. |
| Temps de commutation avant et arrière |
≤ 10 ms |
| Temps de commutation hors réseau/connecté au réseau |
≤ 10 ms |
|
|
92% |
| Je suis désolé. |
Pour les autres types d'équipements |
|
|
22 kg |
Conditions environnementales
- Plage de température de fonctionnement
|
°C |
-20°C à +45°C |
|
- Plage d'humidité de travail
|
Pourcentage de RH |
Le montant de la garantie |
Humidité relative, non condensée |
| Température de stockage |
°C |
-40 ~ +55 |
|
|
|
Pourcentage de RH |
0 à + 95 |
Humidité relative, non condensée |
|
|
- |
- Refroidissement à l'air forcé
|
|
|
|
- Je vous en prie |
3000 |
|
|
|
- |
Résistance à la corrosion |
|
|
|
dB |
< 70 |
|
La communication
| Mode de communication |
- |
- CAN, RS485, Ethernet, contact à sec
|
|
| Signal de déclaration |
- |
Différents signaux de protection, de tension et de courant |
|
| Signal de réception |
- |
Le signal est allumé. |
|
Toutes les performances et paramètres doivent être confirmés par notre service technique.
