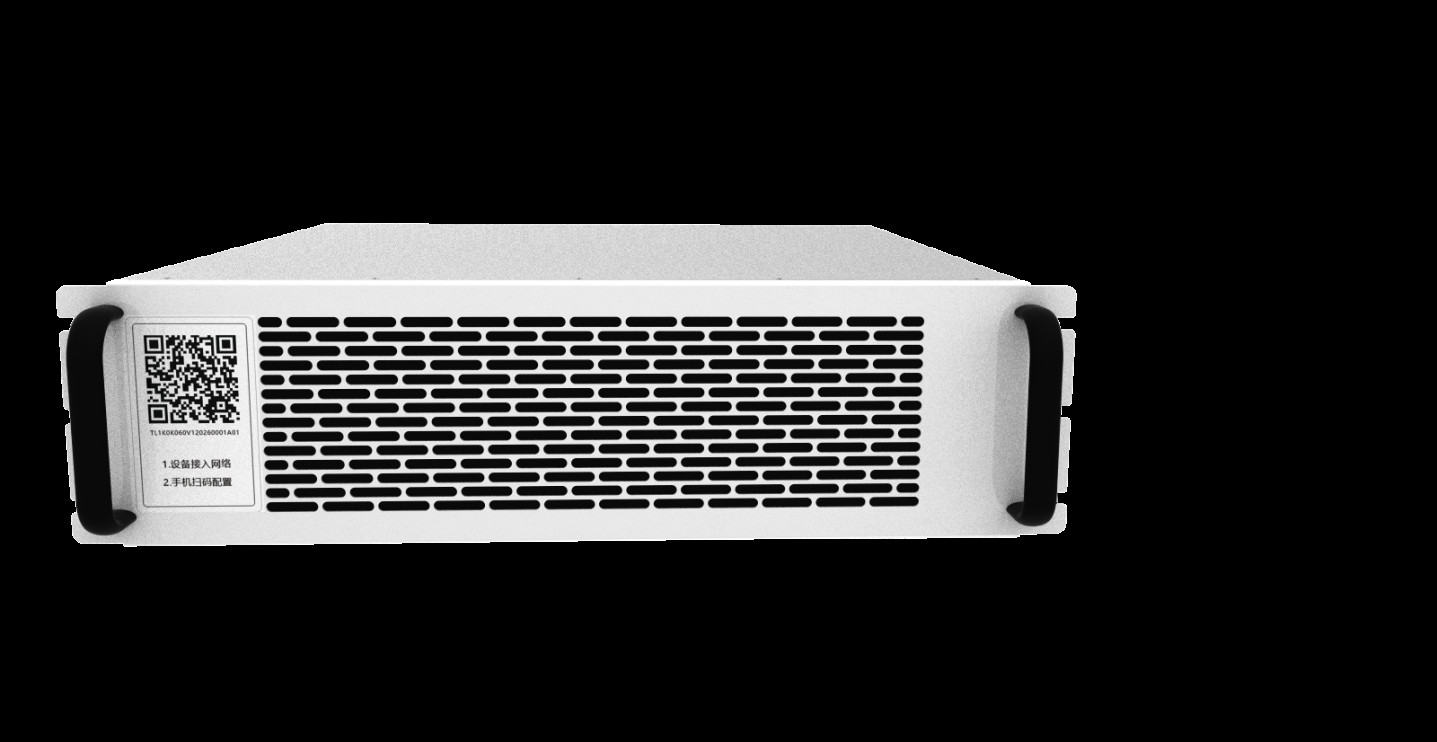

Module de convertisseur bidirectionnel de puissance CADC 75 kW DC680V~DC1000V
Détails de produit
| Lieu d'origine: | Chine |
| Nom de marque: | ANE |
| Numéro de modèle: | Les produits doivent être soumis à un contrôle d'approvisionnement. |
Conditions de paiement et d'expédition
| Quantité de commande min: | 5 |
| Prix: | Exwork: 3,000~6,000 USD |
| Détails d'emballage: | Cartonné |
| Délai de livraison: | 45 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 2000 unités par mois |
|
Les informations détaillées |
|||
Description de produit
Module de convertisseur bidirectionnel CA/CC de 75 kW
Module d'alimentation bidirectionnelle AC/DC de 75 kW DC 110A DC680V~DC1000V pour le réseau électrique et le système de stockage d'énergie
Ce convertisseur bidirectionnel de stockage d'énergie AC/DC de 75kW adopte une conception modulaire, utilise un algorithme de contrôle avancé pour réaliser un parallèle multi-machine,et le niveau de puissance du système parallèle couvre 75 kW ~ 1 MWLe module possède à la fois des fonctions de surveillance locale et de planification à distance du système EMS, avec une excellente adaptabilité à la charge et à la réseau électrique.la conception indépendante des conduits d'air lui permet de faire face efficacement à une variété d'environnements d'application complexes, le système est plus sûr, plus fiable, économique, plus adaptable à l'environnement.
Caractéristiques
Efficacité élevée
- La valeur de PF est de ±1 du côté AC, améliorer la capacité de charge
- Notre technologie brevetée a été adoptée pour réaliser le flux bi-directionnel d'énergie
- Commutation sans heurts vers l'avant et l'arrière
- Résistance dynamique élevée, temps de commutation à pleine charge aussi bas que 10 ms
- Sortie d'une large plage de tension, haute précision, réponse dynamique rapide
Sécurité
- Des performances de protection fiables et élevées, résistance à des températures élevées et basses, à l'humidité, aux saumons et à d'autres environnements difficiles
- La technologie parallèle échelonnée, réduit le courant ondulatoire
- Protection de sécurité multiple, protection contre les surtensions et sous-tensions d'entrée, connexion anti-retour de sortie, protection contre les courts-circuits, protection contre les surtensions, détection des anomalies du ventilateur, etc.
- Faible perte en veille
- Technologie de commande intelligente de ventilateur multidimensionnelle, réduisant la consommation d'énergie et le bruit
- DSP conception et réaliser le contrôle numérique complet
- Peut interagir directement avec la batterie BMS
- L'interface externe est riche, coopérant avec l'accès au transformateur d'isolement
Il est pratique
- Conception modulaire, facile d'entretien et prise en charge de l'expansion parallèle
- Densité de puissance élevée, petit volume, poids léger
- Avec fonction de commutateur de mise en réseau/d'arrêt de réseau
- Support de la mise en réseau des modules, contrôle du fonctionnement du téléphone portable, simple et intuitif
Paramètre technique
Module de convertisseur bidirectionnel CA/CC de 75 kW
Toutes les performances et paramètres doivent être confirmés par notre service technique.
| Modèle | Les produits doivent être soumis à un contrôle d'approvisionnement. |
| Paramètres du côté CA | |
| Système de câblage | Système de câbles à trois phases |
| Voltage nominal | Pour les appareils à commande numérique |
| Puissance nominale | 75 kW |
| Plage de tension | Pour les véhicules à moteur électrique |
| Plage de courant | ±115A |
| Fréquence nominale | 50 Hz/60 Hz |
| Plage de fréquences | 50/60 Hz±5 Hz |
| Plage de réglage du facteur de puissance | ± 1 |
| Contenu harmonique de THDi | Jusqu'à 3% |
| Paramètres latéraux en courant continu | |
| plage de tension | Pour les appareils de traitement des gaz, la valeur de l'échantillon doit être supérieure ou égale à: |
| Plage de courant | ± 110 A |
| Erreur de tension | Jusqu'à 1% |
| Précision de tension stabilisée | Jusqu'à 1% |
| Erreur actuelle | Jusqu'à 1% |
| Précision du courant stabilisé | Jusqu'à 1% |
| Caractéristique de limitation de tension | - Oui, oui. |
| Caractéristique de limitation du courant | - Oui, oui. |
| Caractéristiques de base | |
| Commutateur hors réseau/connecté au réseau | Intégré |
| Capacité de démarrage par courant alternatif et continu | Le soutien |
| Temps de commutation avant et arrière | Le temps d'exécution |
| Efficacité maximale | 980,6% |
| Capacité de surcharge | 1.1 fois ≥ 10min, 1,2 fois ≥ 1min |
| Temps de commutation hors réseau/connecté au réseau | Le temps d'exécution |
| Température de fonctionnement | -20°C+45°C (au-dessus de +45°C) |
| Humidité de travail | ≤ 95%RH, pas de condensation |
| température de stockage | -40°C+55°C |
| Humidité de stockage | 0 à 95% de RH |
| Méthode de refroidissement | Refroidissement par air forcé intelligent |
| Hauteur | 3 000 mètres |
| La communication | RS485, CAN, Ethernet, contact à sec |
| Protection des îles | Le soutien |
| Caractéristique de protection | Protection de sécurité multiple, protection contre les surtensions et sous-tensions CA et CC, protection contre les surtensions, protection contre les courts-circuits, protection contre les courts-circuits, protection contre les courts-circuits en courant continu, protection contre les séquences de phase CA,protection contre les surchauffeurs, détection d'anomalies du ventilateur, etc. |
| Niveau de protection | Résistance à la corrosion |
| Le bruit | Le niveau d'humidité de l'eau |
| Le poids | 32 kg |
| Taille (H*W*D) 129*443*470mm | |
